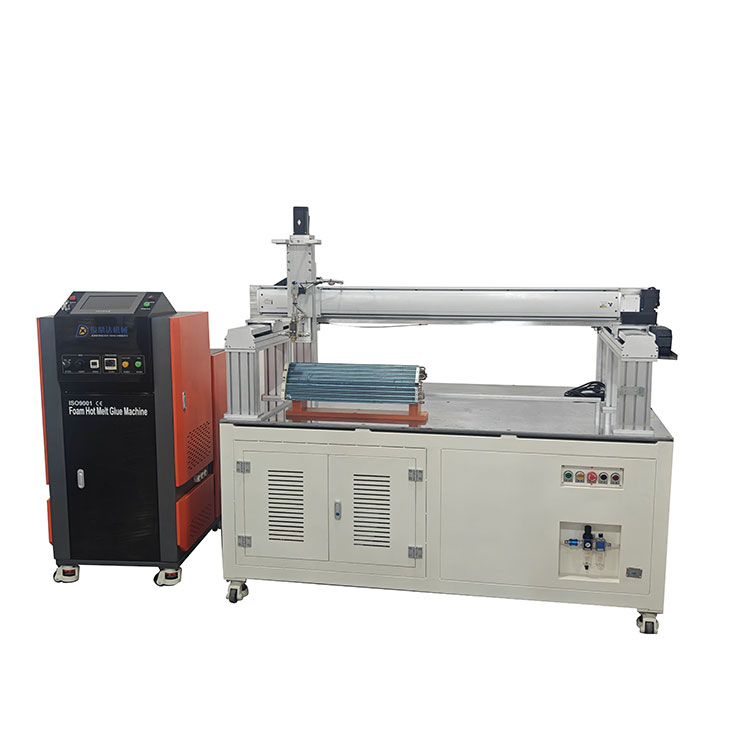

1. Thay thế hoạt động phân phối thủ công để đạt được sản xuất tự động, đơn giản, thuận tiện, tốc độ cao và chính xác, với lỗi 0,1g.
2. Tệp chương trình được tải lên và tải xuống qua ổ đĩa flash USB, thuận tiện cho việc quản lý và lưu trữ dữ liệu
3. Máy có điều khiển kim, không cần đĩa dạy bên ngoài, và nó đơn giản và thuận tiện hơn để gỡ lỗi so với các máy tương tự
4. Nhận dạng đồ họa CAD, giảng dạy đơn giản hóa và quỹ đạo chính xác
5. Sử dụng liên kết ba trục X, Y và Z, bất kỳ đồ họa nào cũng có thể được dán một lần hoặc nhiều lần. Nó có thể nhận ra phun chấm, keo dán, v.v., và kích thước của đường keo có thể điều chỉnh được
Phạm vi du lịch: 1300*800*300
Tốc độ tối đa: XYZ.1000mm/s
Chế độ truyền dẫn: Đường ray hướng dẫn vít Shangyin
Hệ thống servo: Huichuan
Nguồn điện AC-220V, Power 7,5kW
Được trang bị 2 ống cao su 4,5 mét và 1 bộ súng keo bọt.
|
Dự án |
Máy phân phối |
|
|
Người mẫu |
CW-13820 |
|
|
Phạm vi xử lý (mm) |
Trục x, y, z |
1300x800x200 |
|
Tốc độ tối đa (mm/s) |
Trục XY/Z. |
1000mm/s 300mm/s |
|
Tải tối đa (kg) (<80mm/s) |
Bảng/ trục Z. |
100kg 7,5kg |
|
Chế độ hiển thị |
Hộp LCD |
|
|
Chế độ chỉnh sửa |
Hộp giảng dạy |
|
|
Chế độ truyền |
XY TIMING BELE/Z Vít |
|
|
Hệ thống động cơ |
Inovance servo 400W, trục Z với phanh |
|
|
Lặp lại độ chính xác định vị (mm) |
± 0,05 |
|
|
Yêu cầu quyền lực |
220V 2kW |
|
|
Yêu cầu môi trường |
5 ～ 40 |
|
|
Kích thước (mm) |
1850x1200x1700 |
|
|
Trọng lượng (kg) |
800 |
|
Cơ thể thiết bị hàn vuông có độ bền cao, toàn bộ tấm bằng tấm thép dày 15mm, để độ thẳng đứng của trục XYZ cao, cải thiện độ chính xác của thiết bị xử lý;
Hoạt động độc lập, cài đặt dễ nhất;
Không cần phải khớp với một máy tính bên ngoài để chạy các cài đặt hoạt động đơn giản, độc lập;
Hộp giảng dạy được nhân hóa cho phép bạn dễ dàng hoàn thành nhiều chương trình phức tạp, cung cấp: sửa đổi hàng loạt, bản sao mảng, dịch đồ họa, tỷ lệ đồ họa, làm tròn tự động và các chức năng nâng cao khác;
Hỗ trợ phép nội suy tuyến tính không gian ba trục, nội suy vòng cung không gian ba trục, nội suy hình elip;
Áp dụng thuật toán nhìn theo tốc độ, tốc độ góc làm tròn tự động;
Theo dõi lỗ trễ, đóng sớm và các chức năng khác để giải quyết vấn đề tích lũy keo ở điểm bắt đầu và điểm cuối.
|
Danh sách CW-13820Configuration |
||||
|
Dự án |
Tên sản phẩm và thông số kỹ thuật |
Thương hiệu |
Số lượng |
Nhận xét |
|
khung |
Ống 60 vuông, tấm kim loại |
Changwang |
1 |
|
|
Động cơ servo |
400W+750W |
Sự khó chịu |
3 |
|
|
Mô -đun |
HTB14 |
Thành Đô |
|
|
|
hướng dẫn |
EGH15 |
Hiwin |
8 |
|
|
Vít |
16 |
TBI |
1 |
|
|
Vành đai thời gian |
5m |
Cổng |
4 |
|
|
Hệ thống điều khiển |
3-V8 |
Toàn thời gian |
1 |
|
|
Điều khiển điện tử |
|
Chint |
1 |
|
|
Nút chuyển đổi |
|
Yijia |
6 |
|
|
Chuyển đổi nguồn điện |
S350-24 |
Có nghĩa là |
1 |
|
|
Cảm biến quang điện |
Trong SX674 |
Huayifeng |
3 |
|

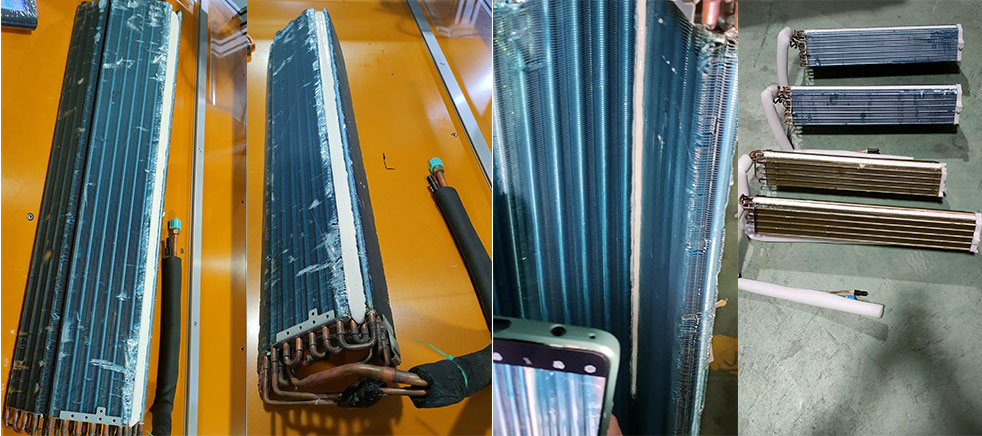

Để biết thêm thông tin hoặc lên lịch trình demo, liên hệ với chúng tôi ngay hôm nay! Nâng cấp dây chuyền sản xuất của bạn với máy phân phối trục nâng cao cho thiết bị bay hơi, mang lại độ chính xác và hiệu quả để đáp ứng nhu cầu sản xuất hiện đại.
